钢制闸门液压一字门、人字门

      一字门和人字门由左右两扇门叶组成，关闭时俯视呈 “人” 字形，以液压为动力绕垂直轴旋转启闭，多用于船闸、大跨度渠道。

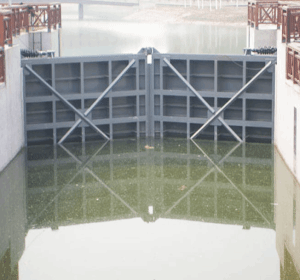

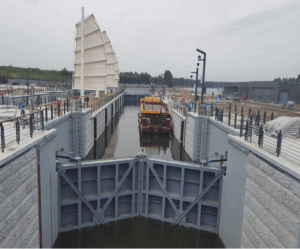

一、液压人字钢闸门（人字门）

丰泰水工人字钢闸门由左右两扇门叶组成，关闭时俯视呈 “人” 字形，以液压为动力绕垂直轴旋转启闭，多用于船闸、大跨度渠道。

1. 结构组成

门叶：Q355B / 不锈钢焊接，面板 + 主横梁 + 门轴柱 / 斜接柱，三铰拱受力，水压越大密封越紧，丰泰水工为您选用 钢材，质量可靠。

支承：顶枢、底枢（蘑菇头）、支 / 枕垫座，承载门重与水压力。

止水：侧止水、底止水、斜接柱止水，双向密封。

液压系统：双缸同步顶推 + 泵站 + 控制柜，启闭力大、同步精度高。

2. 核心特点

✅ 优点

大跨度适配：可封闭10–30m宽孔口，通航净空无遮挡。

受力合理：三铰拱结构，刚度大、变形小、启闭力小。

密封可靠：水压力自紧，渗漏量极低，适合高水头船闸。

自动化高：液压同步驱动，丰泰水工可设计远程 / 集中控制。

❌ 缺点

造价高：结构复杂、加工精度高，土建与设备成本高。

检修难：水下底枢易磨损，需排水检修。

单向挡水：仅承受正向水头，反向需另设闸门。

3. 适用场景

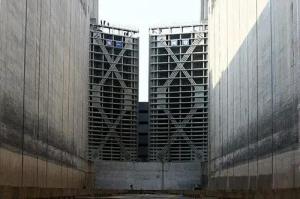

内河 / 运河船闸工作门（如三峡船闸，单扇门高 39.5m、重 900 吨）。

大型渠道、节制闸、泄洪闸（孔口宽≥8m）。

港口、码头通航口门。

二、液压一字钢闸门（一字门）

一字门为单扇整体平面钢闸门，以液压驱动垂直升降或水平横拉，结构简洁，多用于中小型孔口、双向挡水。

1. 结构组成

门叶：Q235B/Q355B 钢板焊接，面板 + 横竖梁，整体刚性好。

门槽 / 导轨：预埋钢槽，导向止水，承受水压。

止水：侧止水、底止水，橡胶密封，双向止水。

液压系统：单 / 双吊点液压缸 + 泵站，直驱升降，结构紧凑。

2. 核心特点

✅ 优点

结构简单：单扇门，制造安装快，造价低（约为人字门 1/3）。

双向挡水：可承受上下游水头，适用潮汐 / 双向流河道。

操作灵活：液压升降，启闭速度快，可动水启闭。

维护方便：丰泰水工设计一字门水下需维护的构件少，检修简单。

❌ 缺点

跨度有限：孔口宽一般≤6m，大跨度需加强 / 双拼。

启闭力大：平面挡水，水压全作用于门叶，需大推力油缸。

通航受限：升降式需上部净空，影响通航高度。

3. 适用场景

中小型水库、溢洪道、输水洞（孔口宽≤6m）。

市政排水、泵站出口、节制闸。
