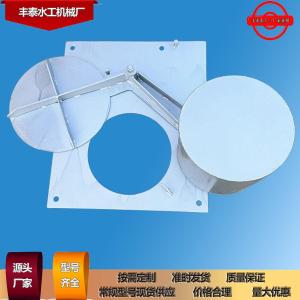

不锈钢浮筒阀 截流井附壁式浮筒限流阀 防倒灌自控限流浮筒阀厂家
  • 品牌:丰泰水工
  • 货号:08
  • 价格: ¥2500/台
  • 发布日期: 2023-12-18
  • 更新日期: 2025-05-02
产品详请
外型尺寸 700*400*800
品牌 丰泰水工
货号 08
用途 防倒灌
型号 FTF
制造商 新河县丰泰水工机械厂
是否进口

浮筒阀概述

  浮筒阀,也叫截流阀、限流阀、盲板阀。是一款依靠浮筒控制的阀门,浮筒升降可以实现水流量调节。整体材质为304不锈钢制作,耐腐蚀性能好。适合用于污水井内,使用寿命长。广泛应用于市政、水利、污水处理等行业。可以替代闸门、拍门, 地实现自控功能,也可以用于泵站、雨污水合流的初期雨水收集,又可用于雨水管路防倒灌。

浮筒阀用途

  小区、道路、河道排放口等现状合流管截污;

  合流及分流状态下初期雨水截流;

  污水水位过高时,防止污水倒灌至雨水系统;

  污水管负荷较大情况下流,避免大量雨水冲击污水系统。

  结构原理

  当液位较低时,浮筒阀处于开启状态,随着液位的升高,浮筒受浮力作用沿弧线上升,通过传动轴带动闸板,沿弧线下降,实现截流阀的关闭,随着液位的下降,浮筒受重力作用,沿弧线下降,通过传动轴带动闸板沿弧线上升,实现浮筒阀的开启。

  工作原理

  晴天状态

  晴天时,进水口内全部为污水,水量较小,井体内的水位低,浮筒在重力作用下使得浮筒阀闸板处于开启状态,此时污水全部经由装置开口流向污水管网。

  降雨初期

  降雨初期,进水口的流量逐渐增加,井体内的水位也随之逐步上升,此时浮筒在浮力的作用下带动浮筒阀闸板逐步关闭截污管口,此时初期雨水也经由装置开口流向污水管网。

  降雨中后期

  随着降雨的继续,井体内的水位进一步上升,此时浮筒带动浮筒阀闸板完全关闭,从而避免了大量雨水进入到污水管网,稀释的水从井体内排水口排出。

  降雨结束

  随着现状合流管内水位下降,浮筒带动浮筒阀闸板逐步开启,并恢复到初始状态。
