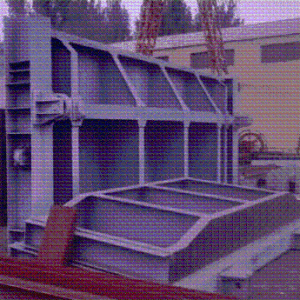

钢制弧形闸门厂家大型不锈钢闸门水库河道闸门钢坝液压钢制闸门丰泰
- 品牌:丰泰
- 货号:7-10-17
- 发布日期: 2025-07-10
- 更新日期: 2025-07-10
产品详请
外型尺寸 | 可定制 |
货号 | 7-10-17 |
品牌 | 丰泰 |
用途 | 水利水电、市政建设、给水排水、农用水利建设等 |
型号 | 可定制 |
制造商 | 丰泰水工机械厂 |
是否进口 | 否 |
弧形钢制闸门优缺点
一、优点
1)依据工程需要,可封闭相当大的孔口尺寸;
2)闸墩的厚度较小;
3)没有影响水流流态的门槽,泥沙多时工作状态好;
4)启闭力较小;
1)需要较K的闸墩;
2)闸门所占的空间位置较大;
3)工作闸门不能提出孔口以外进行检修维护,也不能在孔口间进行互换;性,对土建结构要求较高。
弧形钢制闸门的结构布置与形式
支承铰的位置与弧面半径
一、优点
1)依据工程需要,可封闭相当大的孔口尺寸;
2)闸墩的厚度较小;
3)没有影响水流流态的门槽,泥沙多时工作状态好;
4)启闭力较小;
5)埋设件数量较少等。
1)需要较K的闸墩;
2)闸门所占的空间位置较大;
3)工作闸门不能提出孔口以外进行检修维护,也不能在孔口间进行互换;性,对土建结构要求较高。
弧形钢制闸门的结构布置与形式
支承铰的位置与弧面半径
弧形钢制闸门的支承铰是整个闸门中最重要的组成部分,除将闸门所承受的总水压力和一部分门重传给支座外,同时又是启闭闸门转动的支承中心,选定支承铰的位置对启门力的大小和闸门工作的可靠性都有较大的影响。在露顶弧形闸门中,支承铰—…般设置在闸墩的侧面上,其位置应使它不致于被泥沙堵塞和受到飘浮物冲击的高程上,以便于维护和检修。河道水闸上的弧形闸门,支承铰可设在高于下游校核洪水位o.5m处)。支铰位置越高,弧面越长,承受水压越大,耗费的钢材也就越多,所以在满足不被漂浮物冲击的情况下,一般应将支铰高程设在1/2门高处为官。当然支铰的位置越高,对软基上闸底板应力的调整比较有利。在溢流坝上,因闸门下游水面陡降,可将支铰布置在门槛以卜。对于潜孔式弧形闸门,支承铰的位置一般布置在1.1倍闸门高度以上。
