铸铁水库闸门厂家工程渠道平板闸气动双闸板阀镶铜铸铁方形闸门丰泰
  • 品牌:丰泰
  • 货号:7-10-20
  • 发布日期: 2025-07-10
  • 更新日期: 2025-07-10
产品详请
外型尺寸 可定制
货号 7-10-20
品牌 丰泰
用途 水利水电、市政建设、给水排水、农用水利建设等
型号 可定制
制造商 丰泰水工机械厂
是否进口
铸铁闸门
铸铁闸门是以铸铁为主要材料制成的水流控制装置,由闸框、闸板、吊座等部件组成,广泛应用于水库、河道及水电站等水利工程,通过启闭机驱动闸板升降实现水位调节与截流功能 其主体结构分为整体式和组装式,中小型闸门可分段制造后现场拼接,闸框采用格构式断面优化承压性能,闸板周边设铸铁边框并配置横向筋板增强刚度 。该闸门按形状分为PZ平板和PGZ拱形两类,其中PGZ型采用60度圆心角设计降低水压荷载。密封结构采用斜铁或铜合金镶面,利用楔块装置与水压力实现双向止水,渗水量可控制在0.03-0.07L/m·s。材质多采用HT250灰铸铁或球墨铸铁,制造符合CJ/T3006-92及DL/T5018-2004标准,关键部位预留腐蚀余量并通过时效处理消除应力。安装时需整体吊装入槽,配合二次混凝土浇筑调整密封面间隙至0.1mm以内,并定期进行润滑与防腐维护
工作原理
闸板是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件, 同时也是闸板上下运动的滑道, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工
刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一。在启闭机作用下, 当闸门启闭运行时, 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 确保闸板运行平稳 , 使闸板与闸框滑道紧密贴合, 从而达到有效止水的目的。
结构组成

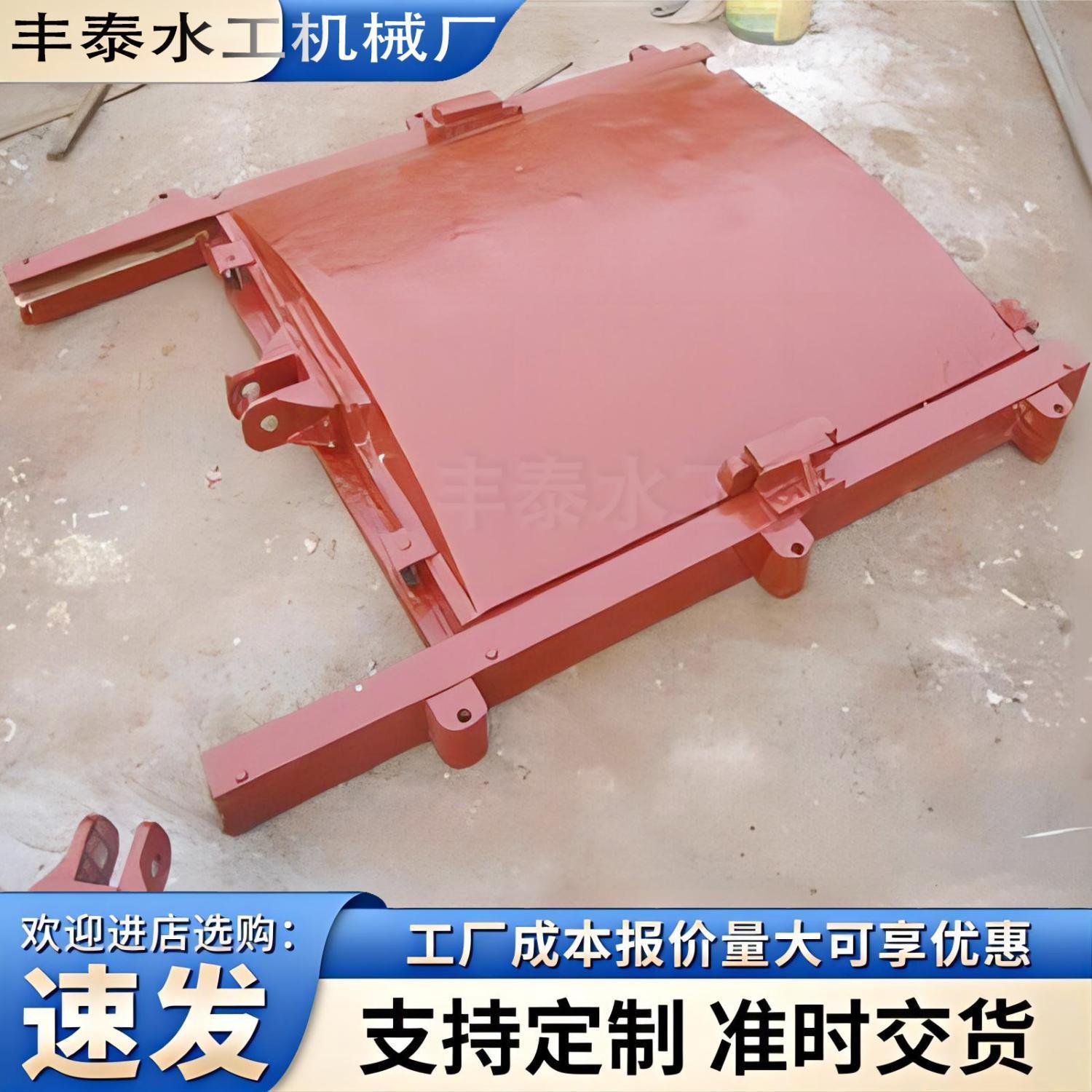

闸门按闸板形状的不同,分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。
闸门按闸板结构的组合不同,分为整体式和组装式两大类。小规格的闸门一般制成整体式,但机械运输条件较差的施工安装点的闸门亦可制成组装式,以便于人工运输。中等规格以上的闸门一般均可制成组装式。
结构设计
主要由闸框和闸板两大部分组成。闸框是闸板的支承构件,也是闸板的运行滑道,由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中,将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重,其断面制成格构式,断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件, 板面四周设铸铁边框梁 , 为提高闸板的强度 , 板面制成拱形, 拱的圆心角按 6 0 度设计,以降低其所受的水压力。为便于制造、 运输和安装 , 闸板可制成上下几部分 ,待到安装现场后再用螺栓连接组装成整体 ,连接处上下板设置法兰和筋板使其成为闸板的中间横梁, 以提高闸板的纵向刚度 , 在宽度方向设置纵向筋板 ,以提高其横向刚度,同时起到纵梁的作用。
