拦污栅是设在水电站引水道、抽水蓄能电站进出水口等位置的框栅式结构，用于拦截水流携带的沉木、杂草、生活垃圾等固体杂物，保护后续设备正常运行

其主要结构、功能及应用如下：

一、结构与设计 基本构成

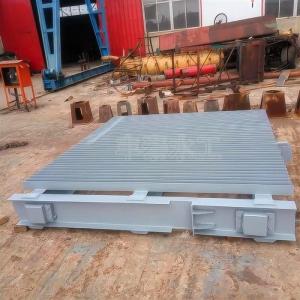

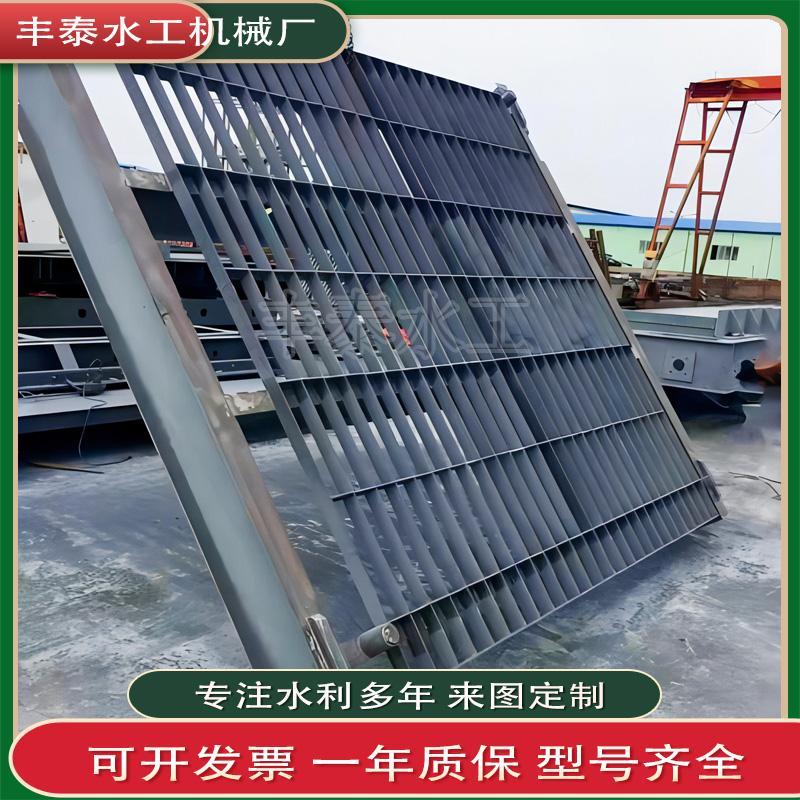

由边框、横隔板和栅条组成，通常采用钢材或不锈钢制造，支撑在混凝土墩墙上

栅条间距根据污物大小及水轮机型号确定，确保杂物不会卡住过流部件，一般为50mm左右

布置形式 平面设计 ：直线形（用于进水闸、隧洞）或半圆折线形（坝后式水电站）

立面设计 ：直立式或倾斜式，高度与水库水位、清污需求相关，较高时可分节制造

荷载与流速 承受自重及污物堵塞形成的2～4m水头荷载 过栅流速需≤1.0m/s，以减少水头损失并便于清污

二、功能与清污方式

核心作用 拦截漂浮物及固体杂质，防止水轮机、泵组等设备损坏，保障水流畅通和水质安全

清污技术 人工清污 ：适用于水深≤5m的场景 机械清污 ：自动清污机通过回转齿耙捞取污物，经皮带输送机运离（如泵站、水电站）

钢丝绳牵引式格栅除污机用于高效打捞大颗粒杂物 双重拦污栅 ：设置备用栅，替换工作栅进行清理

三、特殊环境应对

防冻措施 （寒冷地区）通电加热：低压电流（50V）利用金属电阻发热 压缩空气法：将深层温水带至水面防冻

材料创新 浮筒式拦污栅 ：采用HDPE浮筒与不锈钢栅网组合，随水位浮动保持过流稳定，兼具生态友好性（鱼类通过率提升65%）

对比传统铁栅：高分子材料耐腐蚀、寿命长（PE浮筒10年强度保留率>80%）

四、应用领域 场景 作用 水电站/水库保护水轮机，拦截树枝、垃圾等

市政污水处理拦截固体废物，提升后续处理效率 泵站/灌溉工程防止渠道堵塞，保障输水畅通 海洋工程

阻挡漂浮物，维护水域生态
